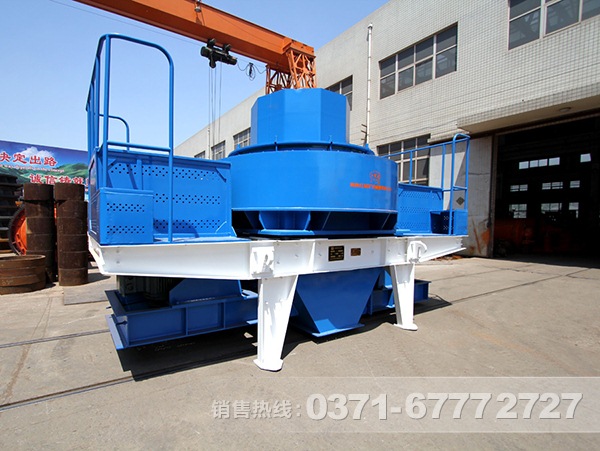

制砂機目前已在礦山生產中得到了廣泛的應用，更多了人在了解其性能的同時也希望了解其結構組成部分，因為高產的制砂機的每個部件都不可或缺，制砂機的組成部分包括進料斗、分料器、渦動破碎腔、葉輪體、底座、傳動裝置及潤滑系統等七部分。

1、進料斗

制砂機的進料斗從外觀上看是一倒立的棱臺體，在進料口出設有耐磨環，進料時物料經給料斗進入破碎機內部。

2、 分料器

制砂機的分料器安裝在渦動破碎腔的上部位置，分流器的主要作用是對物料進行分流，使一部分物料經過加速拋出去，另一部分物料被物料沖擊破碎，大大提高了生產率。

3、渦動破碎腔

葉輪的高速旋轉以及分料器的分流都是在渦動破碎腔內進行的，制砂機的渦動破碎腔由上下兩段圓柱體共同組成，物料的破碎過程也是發生在渦動破碎腔內。

4、葉輪

制砂機的葉輪主要是通過加速將物料飛速拋出去，葉輪是由特殊的材料制成，其安裝在主軸總成上端的軸頭上，物料由葉輪上部分料器的中心入料管進入葉輪的中心。

5、底座

底座的中部為四棱柱空間，而中間的空間是為了安裝主軸總成，渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底座上。

6、傳動裝置

制砂機的傳動裝置是單電機或雙電機驅動的皮帶傳動機構分別安裝在主軸總成兩側組成，兩側受力平衡，不會產生附加力矩。

7、潤滑系統

制砂機的潤滑系統采用的是潤滑脂，主要對主軸總成上部軸承和下部軸承進行潤滑，為了更加方便的注油，可用油管引到機器外側。
