立式磨粉機也稱立磨機，有些朋友可能還不太了解，因其是一款新型磨粉設備，采用新型料床粉磨和部分外循技術，結合市場實際情況，潛心研究開發的大型高產節能粉磨產品，廣泛用于水泥、建材、冶金、化工和非金屬礦等行業，關于其工作原理、結構、型號及價格等內容，這里都有詳細介紹。

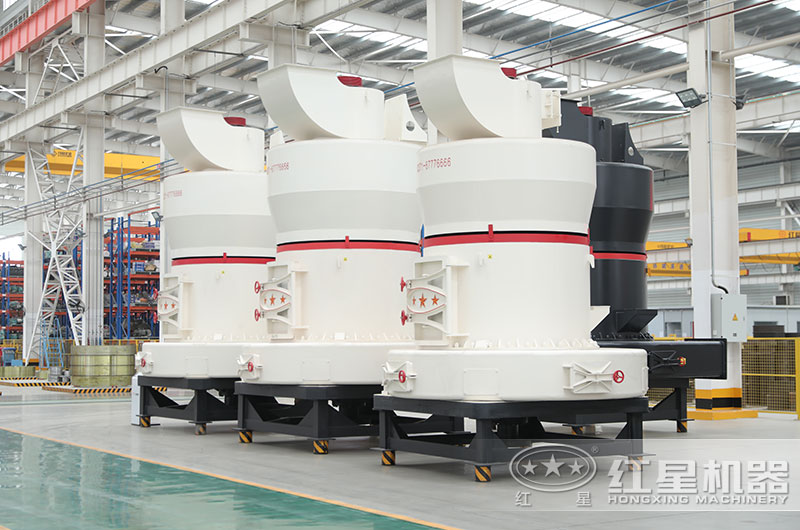

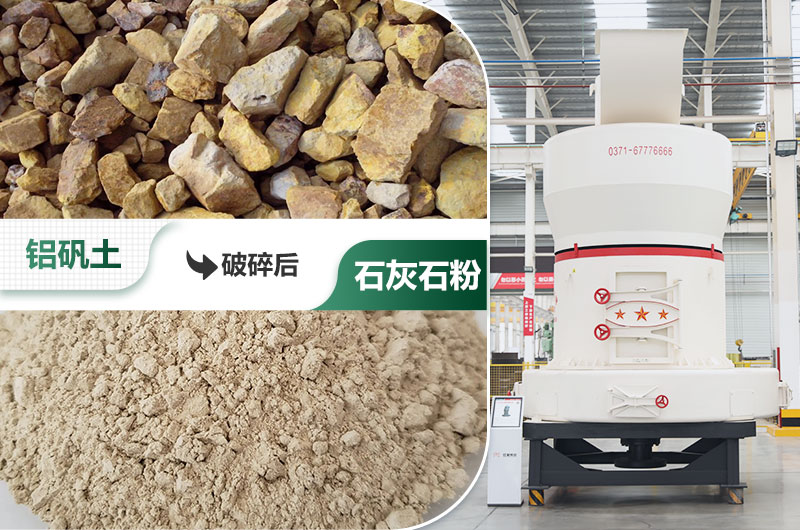

立式磨粉機圖片

一、立式磨粉機工作原理及結構圖

立式磨粉機是集粉磨、分級、烘干、輸送于一體，工藝流程簡單，可將塊狀、顆粒狀及粉狀原料磨成所要求的粉狀物料，布局緊湊，占地面積小，可露天布置，建筑費用降低。

立式磨粉機工作原理：

主電機通過減速機帶動磨盤轉動，固定的磨輥沿磨盤滾道自轉，物料從下料口落到磨盤中央，在離心力的作用下，從磨盤中央向邊緣勻速移動，經過粉磨滾道時，受到磨輥的碾壓，碾磨力由液壓加載系統提供，大塊物料直接被壓碎，細粒物料受擠壓后形成料床進行粒間粉碎。

烘干與粉磨同時進行，一次熱風通過風環均勻進入磨盤周圍，將經過輾磨從磨盤上切向甩出的粉碎物料烘干并輸送到上部選粉機處，在轉子葉片的作用下，粗顆粒重新回到磨盤上粉磨（內循環），合格的細粉隨氣流一起出磨，被系統集粉器收集，即為成品；而少部分難粉碎且一次風吹不起的較大顆粒、雜質等通過風環跌落至磨機下部一次風室被刮料裝置排出機外，或經輸送設備由進料口進入立磨機重新粉磨（外循環）。

立式磨粉機工作現場視頻

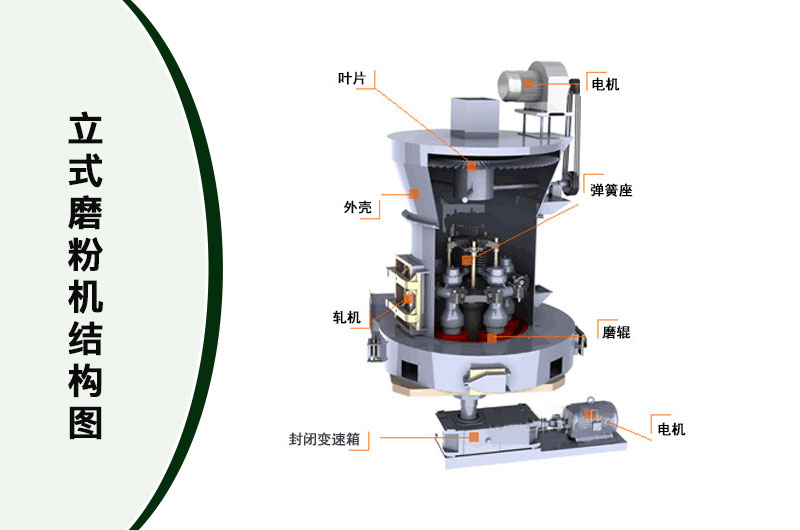

立式磨粉機結構：

主要由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成，其中，主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼組成。

二、立式磨粉機哪個廠家好？

立式磨粉機哪個廠家好？要綜合來看，設備性能、產量需求、成品粒度以及價格、售后等情況，因其是近兩年新型設備，目前市場上大概有十幾家，其中河南紅星機器廠家，從各方面來看是很不錯，立式磨粉機問世沒有多久就受到大家好評，好用又實惠。

設備性能：

輥盤結構設計合理，輾磨曲線長、輾磨面積大，采用磨輥在磨盤上直接碾壓磨碎物料，能耗低，和球磨系統相比節約能耗30%-40%。

釆用全自動控制系統，實現遠程操控，外置獨立稀油潤滑站，方便油品更換，液壓檢修裝置可以方便的使磨輥翻出機外，磨輥輥套更換和磨輥檢修方便快捷。

釆用動態環保選粉機，粒度分布集中，粒形好，變頻調速，產品細度調整方便，粉磨的同時成品及時選出，減少物料磨機內停留時間和循環次數，成品污染小、品質高。

整套系統釆用完全負壓運行，密封可靠，無粉塵外溢，成品收集釆用布袋式收塵器，除塵效率高，高于環保標準，同時限位裝置保證工作過程中磨盤和磨輥不接觸，振動小、噪音低。

磨粉的同時，具備烘干功能，可通熱風，在磨內直接、多次與粉狀物料充分接觸烘干，節省一套烘干設備，通過調節熱風溫度，可滿足不同濕度物料的烘干要求。

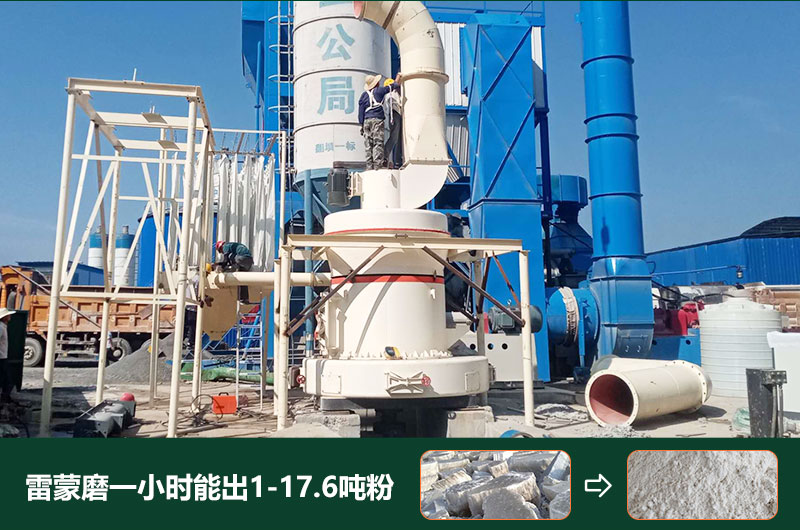

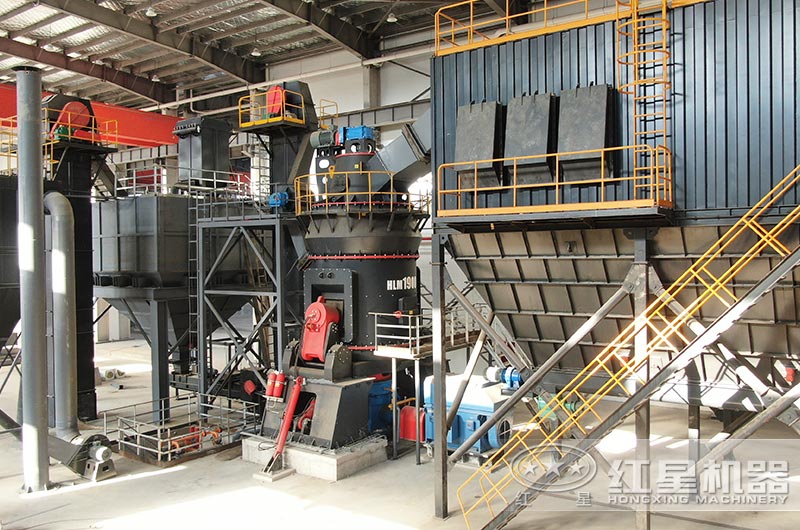

立式磨粉機工作現場圖片

型號參數：

立式磨粉機目前有6種機型，煤粉立磨機、立式礦磨機、礦渣立磨機、水泥熟料預粉磨立磨機、水泥立磨機、高細立磨機，又有50款型號可選擇，每小時產量6-420噸，成品細度50-800 目之間可調，下面為大家列舉兩款機型的立式磨粉機型號參數，可咨詢了解更多。

注：礦渣易磨性(Bond)指數≤25kw/t；鋼渣易磨性(Bond)指數≤30kw/t；粉磨鋼渣時產量下降約30-40%。

注：原料易磨性(Bond)指數≤13kw/t

設備價格：

市場上立式磨粉機價格區間較大，從十幾萬到百萬元左右，因具體加工需求不同，所選擇型號不一樣，而河南紅星機器是屬于源頭廠家，售價即是出廠價，所以要更優惠一些，具體價格多少，可在線咨詢了解。

河南紅星廠家是擁有40年歷史的老企業，集科研、生產、銷售及售后服務于一體，形成了完整的產業鏈條，注重產品質量，建立了現代化檢測基地，嚴格把控每一個生產環節，確保設備性能穩定可靠，此外，都是現貨出售、發貨更及時，專業經理將根據客戶需求提供個性化建議，同時，還提供一系列售后服務，包括技術支持、設備安裝指導及維護保養等，使用過程更有保障。
